   Установки для фотохимической обработки рулонной радиографической пленки (рентгенограмм, рентгеновской пленки)

Установки фотохимической обработки рулонной радиографической пленки УФРН Установки фотохимической обработки рулонной радиографической пленки УФРН Установки фотохимической обработки рулонной радиографической пленки УФРН Рамка РПСН-Д
УФРН-19-Ш-2К-3 УФРН-28-4К-4 УФРН-28-4К-3 Рамка РПСН-Д
увеличить увеличить увеличить Секционные рамки


Установки фотохимической обработки рулонной радиографической пленки УФРН Установки фотохимической обработки рулонной радиографической пленки УФРН Установки фотохимической обработки рулонной радиографической пленки УФРН
УФРН-50/45-1-8К-3 УФРН-45-1-8К-4 УФРН-45-8К-4
увеличить увеличить увеличить


Для проявления листовой рентгеновской пленки предназначены установки УФРН, УФРН-Ш.

Основные параметры установок

Параметр УФРН-19-Ш-2К-3 УФРН-28-4К-4 УФРН-28-4К-3 УФРН-50/45-1-8К-3 УФРН-45-1-8К-4 УФРН-45-8К-4
Объем проявителя * 19 л.
(до 2 катушек)
28 л.
(до 4 катушек,
до 7 рамок)
28 л.
(до 4 катушек,
до 7 рамок)
50 л.
(до 8 катушек,
до 9 рамок)
45 л.
(до 8 катушек,
до 9 рамок)
45 л.
(до 8 катушек,
до 9 рамок)
Объем фиксажа * 19 л.
(до 2 катушек)
28 л.
(до 4 катушек,
до 7 рамок)
28 л.
(до 4 катушек,
до 7 рамок)
45л.
(до 8 катушек,
до 9 рамок)
45л.
(до 8 катушек,
до 9 рамок)
45л.
(до 8 катушек,
до 9 рамок)
Объем воды для окончательной промывки * 19 л.
(до 2 катушек)
28 л.
(до 4 катушек,
до 7 рамок)
28 л.
(до 4 катушек,
до 7 рамок)
45 л.
(до 8 катушек,
до 9 рамок))
47 л.
(до 8 катушек,
до 9 рамок)
47 л.
(до 8 катушек,
до 9 рамок)
Поддержание температуры
проявителя
+
+
+
+
+
+
Наличие: таймера,
неактиничного фонаря,
негатоскопа,
сушильной секции
+
+
-
+
+
+
-
-
+
+
-
-
+
-
-
-
+
-
-
-
+
+
+
-
Метод сушки Теплым проточным воздухом
-
-
-
-
-
Температура воздуха
50±5 °C
-
-
-
-
-
Время сушки радиограмм, не более:
40 мин
-
-
-
-
-
Габаритные рамеры, мм: **
- ширина
- длина
- высота

400
715
1250

560
550
1250

360
780
1250

580
720
940

580
950
940

610
950
1240
Вес, не более, кг.: 35 30 35 49 57 63
Потребляемая мощность,
не более, Вт.
1500 500 500 1000 1000 1000

* Размеры емкостей могут быть изменены по желанию заказчика.
** Габаритные рамеры могут быть изменены по желанию заказчика.



    Представленные здесь установки для проявления рулонной радиографической пленки (радиограмм, рентгеновской пленки) относятся к установкам для «ручного» проявления радиографической пленки и используются в составе фотолабораторного оборудования рентгеновских кабинетов промышленной дефектоскопии (радиографический неразрушающий контроль) и лечебно-профилактических учреждений. Особенностью данного вида установок являются долговечность, простота их обслуживания и небольшая стоимость.

   Пленка обрабатывается в специализированных катушках (спиралях) диаметром 180 мм., высотой до 100 мм. и с длиной намотки пленки до 5 метров (например производства ООО "А.Р.Т. Групп").

   В установках для проявления рулонной радиографической пленки (рентгенограмм, рентгеновской пленки) могут использоваться любые фотохимреактвы, по усмотрению потребителя.

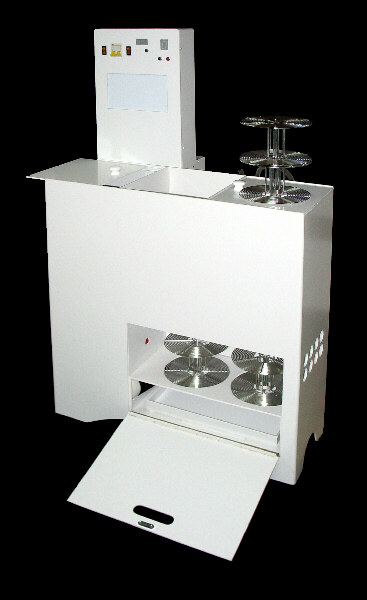

    В установке УФРН-19-Ш-2К-3 в одном корпусе объединены емкости для фотохимобработки пленки и секция для ее сушки. Она предназначена для обработки одновременно до 2-х катушек с пленкой, имеет 3 емкости: емкость для проявления, емкость для фиксирования, одну емкость для ополаскивания после проявления и окончательной промывки после фиксирования в проточной воде. Секция сушки также рассчитана для сушки 2 катушек с пленкой. Время сушки составляет около 40 минут.

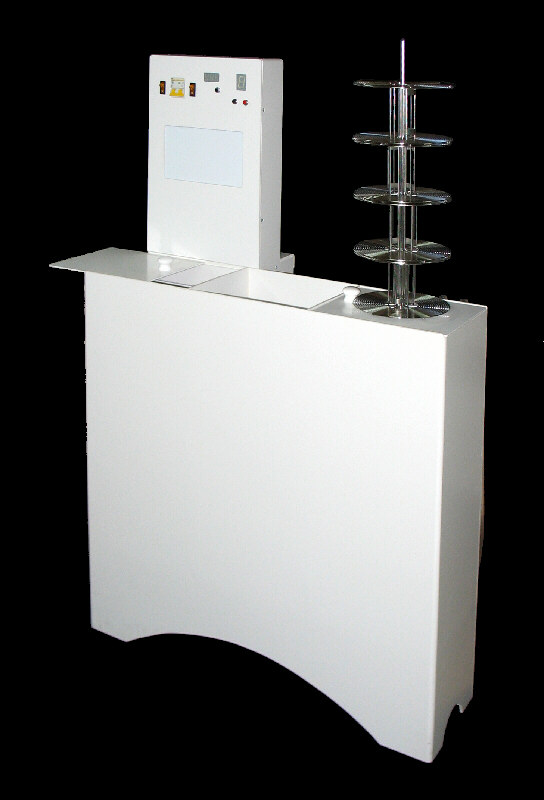

    Установка УФРН-28-4К-4, предназначенная для обработки одновременно до 4-х катушек с пленкой, имеет 4 емкости: емкость для проявления, емкость для ополаскивания после проявления в проточной воде, емкость для фиксирования, емкость для окончательной промывки в проточной воде.

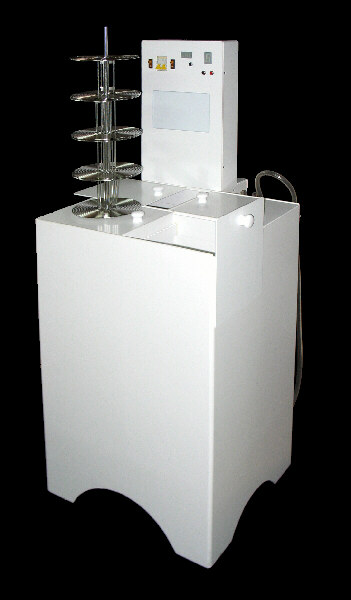

    Установка УФРН-28-4К-3, предназначенная для обработки одновременно до 4-х катушек с пленкой, имеет 3 емкости: емкость для проявления, емкость для фиксирования, одну емкость для ополаскивания после проявления и окончательной промывки после фиксирования в проточной воде.

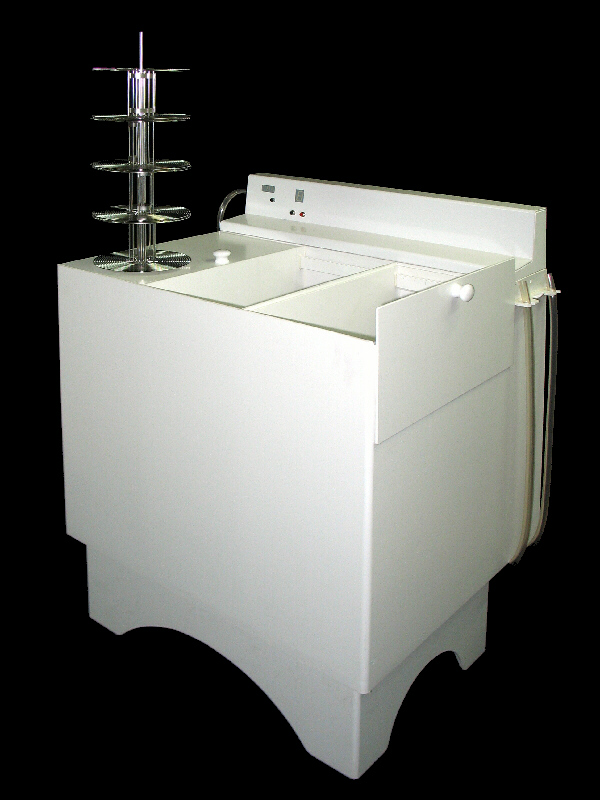

   Установка УФРН-50/45-1-8К-3, предназначенная для обработки одновременно до 8-и катушек с пленкой, имеет 3 емкости: емкость для проявления, емкость для фиксирования, одну емкость для ополаскивания после проявления и окончательной промывки после фиксирования в проточной воде.

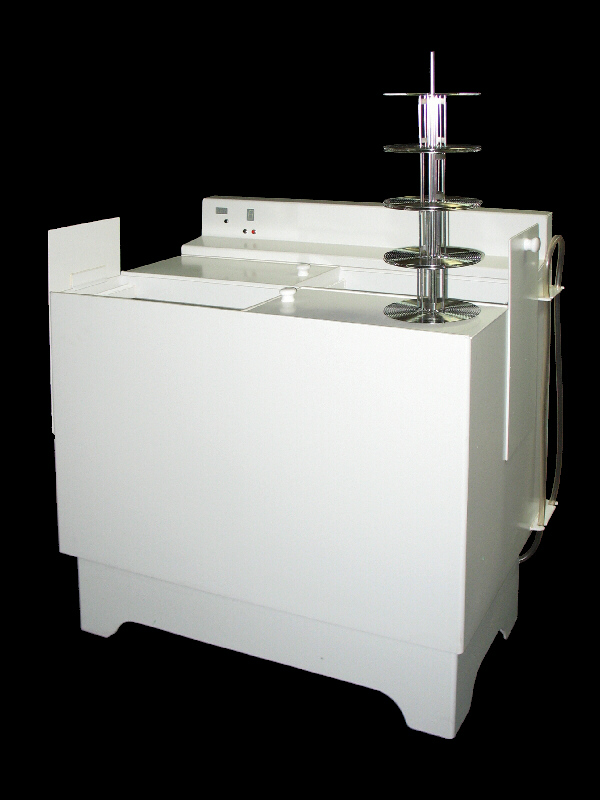

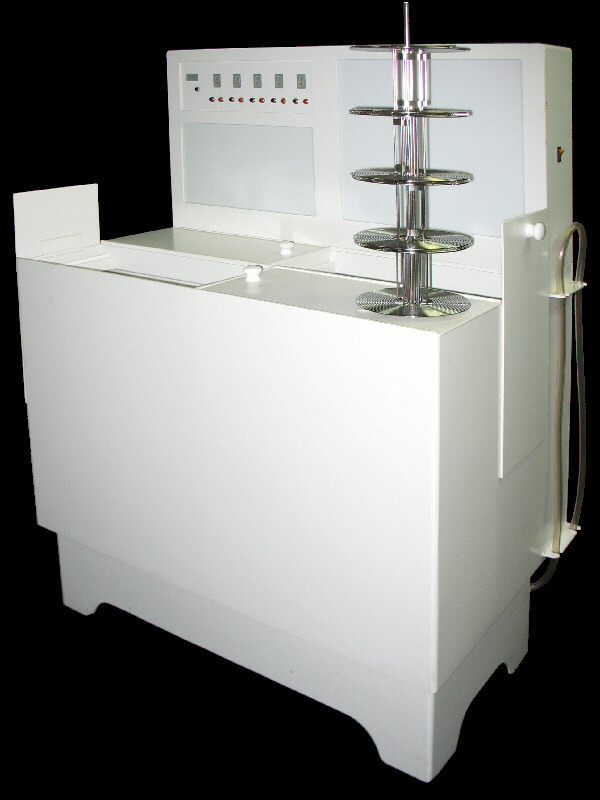

    Установки УФРН-45-1-8К-4 и УФРН-45-8К-4 предназначены для обработки одновременно до 8-и катушек с пленкой, имеет 4 емкости: емкость для проявления, емкость для ополаскивания после проявления в проточной воде, емкость для фиксирования, емкость для окончательной промывки в проточной воде.

    Кроме проявления пленки в катушках, в установках УФРН-28-4К-4 и УФРН-28-4К-3 можно проявлять листовые радиограммы с использованием рамок РПСН-Д (в каждую емкость помещается до 7 рамок), а в установках УФРН-50/45-1-8К-3, УФРН-45-1-8К-4 и УФРН-45-8К-4 можно проявлять листовые пленки форматом до 35 х 43 см., закрепленных в стандартных рамках с длиной ручки 410 мм. для помещения на опоры и листовые радиограммы с использованием рамок РПСН (в каждую емкость помещается до 9 рамок).

    Установки для обработки рулонной пленки подключаются к системе централизованной подачи воды и сточной канализации.

   Примененная в установках система поддержания температуры проявителя, не только автоматически поддерживает температуру, но и имеет расширенные функциональные и информативные характеристики.
   При данной системе:
- имеющийся индикатор красного свечения постоянно отображает реальную температуру проявителя с точностью 0,1°С;
- пользователь по своему усмотрению может самостоятельно задать автоматически поддерживаемую температуру проявителя, с шагом 1°С, в диапазоне 18-31°С;
- постоянно индицируется состояние системы - "Идет нагрев", "Температура соответствует заданной", "Температура выше заданной";
- предусмотренны визуальная и звуковая сигнализация в случае отклонения работы системы поддержания температуры проявителя от заданных параметров.

   Установки для проявления рулонной радиографической пленки изготовляются из пластмассы белого цвета, не допускающей диффузии (внедрения) в нее химреактивов, что обеспечивает сохранение внешнего вида оборудования при длительной эксплуатации.

   Установки для проявления рулонной радиографической пленки производятся на заказ, срок изготовления 10-15 рабочих дней.

   Гарантия 1 год.
